在上次介绍了《什么是甘特图（Gantt Chart）》后，这次弥缝将大家如何使用Excel 2007绘制甘特图。Excel并未提供甘特图类型，但还是可以绘制甘特图的，方法就是通过对堆积条形图类型进行自定义，使之显示任务、任务工期和层次结构。

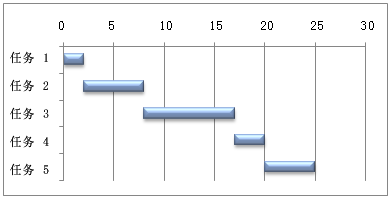

下面的过程可帮助创建甘特图（Gantt Chart），并且结果与上图相似。对于此图表，我们使用示例工作表数据。您可以将这些数据复制到工作表中，也可以使用自己的数据，只要使用的列标题和工作表结构是相同的。
- 将示例工作表数据复制到一个空白工作表中，或者打开包含要绘制到甘特图中的数据的工作表；
注释 B 列和 C 列中（开始时间和工期）的值分别代表与开始日期相差的天数和完成任务所需的天数。 - 选择要在甘特图中绘制的数据（我们的示例工作表数据中为 A1:C6）；
- 在“插入”选项卡上的“图表”组中单击“条形图”；
- 在“二维条形图”下单击“堆积条形图”；
- 在图表中，单击第一个数据系列，或者从图表元素列表中选择该数据系列（“格式”选项卡、“当前选择”组和“图表元素”框）；
- 在“格式”选项卡上的“当前选择”组中，单击“设置所选内容格式”；
- 单击“填充”，然后单击“无填充”。
- 单击“关闭”。
- 在图表上，单击图例，然后按Delete。
- 选择纵坐标轴（数值轴），或者从图表元素列表中选择该坐标轴（“格式”选项卡、“当前选择”组和“图表元素”框）。
- 在“格式”选项卡上的“当前选择”组中，单击“设置所选内容格式”。
- 在“坐标轴选项”下，选中“分类次序反转”复选框。
以上步骤都是以Excel 2007为范例，在其他版本中的Excel中，方法也是一样的。
附，使用Excel制作甘特图(Gantt Chart) 的录像：
[Update] 由于Youtube在中国被封，请大家自己越墙浏览录像。
[Update] 来自善用佳软的使用Excel绘制甘特图（Gantt Chart）的更多方法：
XL-Easy Gantt 模板
XL-Easy Gantt是一个Excel模板，下载后，启用宏便可以使用。功能强大，可以方便地增删任务，管理进度，设定工作结构。可以免费使用，建议注册（注册是免费的）。
Excel Gantt Chart Template 模板
是一个Excel文件，体积小巧，适用于Microsoft Excel XP/2003和WPS。
